Calibración del sistema de riego Pivot
La calibración del sistema de riego es un punto fundamental para una buena aplicación y para implementar el plan de gestión de nutrientes.

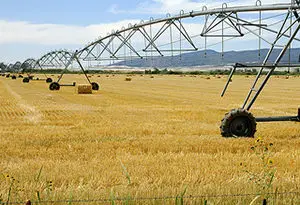

Los sistemas Pivot que se utilizan para aplicar aguas residuales también deben calibrarse de manera anual, dada la naturaleza del material que circula a través del sistema y también por la necesidad de distribuir uniformemente los nutrientes en todas las áreas del cultivo.
Las tasas de aplicación pueden ir cambiando a lo largo del tiempo por varias razones. El agua residual puede contener una serie de partículas abrasivas que generen desgaste en partes del sistema de riego, en la bomba, las tuberías y las boquillas. Las piezas gastadas de la bomba a su vez podrían provocar una presión inadecuada del sistema, menores volúmenes de agua que se mueven a través del sistema y, finalmente, aplicaciones no uniformes. Las tuberías desgastadas pueden llegar a tener orificios y fugas, lo que da como resultado tasas de aplicación más bajas de lo esperado y aplicaciones fuera del objetivo. Las boquillas gastadas pueden provocar una presión y un área de cobertura inadecuadas o un caudal más alto que el especificado en la carta de aspersión.
Tiempos de calibración y condiciones del viento
El control de pluviometría del Pivote central debe realizarse en momentos de baja evaporación y viento. Los mejores momentos para una baja evaporación serían antes de las 10 A.M. o después de las 4 P.M. con vientos por debajo de 8 km/h. En días nublados y fríos, cualquier momento debería ser adecuado siempre que el viento sea inferior a 8 km/h. Las muestras de los pluviómetros deben medirse rápidamente después de una aplicación para garantizar una evaporación mínima de las aguas de riego recolectadas.
Procedimiento de calibración del sistema de riego Pivot

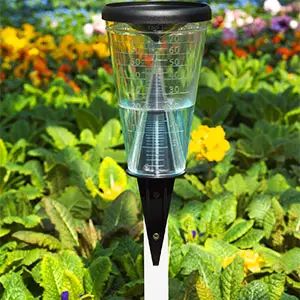

Para recolectar el agua que aplica un Pivote central se deben colocar los pluviómetros en una línea que sea perpendicular al recorrido de la máquina.
El sistema debe funcionar hasta que el rociado de cualquier boquilla o aspersor haya pasado por todos los pluviómetros. También se registrará el tiempo que tarda el Pivot en pasar por encima de los pluviómetros.
- Determinar el diámetro húmedo que genera el aspersor. Se puede obtener con la información del fabricante o realizando la medición.
- Determinar el espaciamiento entre los pluviómetros. Generalmente es de 6-8 metros.
- En base al espaciamiento, determinar la cantidad de pluviómetros necesarios para recolectar agua de todos los aspersores, a partir de la primera torre.
- Colocar los pluviómetros en una fila, a una distancia de unos 6-8 metros. La colocación inicial de los pluviómetros debe ser fuera del diámetro húmedo de los aspersores, siguiendo la dirección de desplazamiento. Deben colocarse en línea recta paralela al Pivote central.
- Marcar el punto de inicio del Pivot para determinar mejor la distancia de recorrido y el tiempo. Esto se puede hacer colocando una bandera en el suelo, que marque la ubicación de la rueda principal (o algún otro punto fácilmente reconocible en la máquina) cuando el agua comience a entrar en el pluviómetro.
- Operar el Pivot con total normalidad hasta que el diámetro mojado del aspersor haya pasado por completo por encima de los pluviómetros. Se debe tener en cuenta el momento en que la máquina pasa por todos los pluviómetros. Colocar una bandera en el pluviómetro de la rueda principal y medir la distancia entre el punto de inicio y el final.
- Registrar inmediatamente la cantidad de agua indicada en cada pluviómetro. Para ello, se debe utilizar un pluviómetro que muestre pequeños incrementos, para obtener una lectura más precisa para los cálculos.
- Sumar todas las cantidades de agua de los datos recopilados en el paso anterior y dividir por el número total de pluviómetros colocados. Este cálculo dará la profundidad media de aplicación.
- En los Pivots donde hay pistola final, hay que identificar los pluviómetros en el extremo exterior. Donde la profundidad capturada será inferior a la mitad de la profundidad de aplicación promedio calculada en el paso número 8. El último pluviómetro con una profundidad superior a la mitad de la profundidad de aplicación promedio, será considerado el último útil para determinar el diámetro efectivo del Pivot para el que se está calculando la superficie. Por ejemplo, si la profundidad media de los pluviómetros es de 10 mm, el primero en el que la profundidad sea menor de 5 mm será el último útil para los cálculos.
- Calcular la velocidad de desplazamiento de referencia (la distancia por tiempo medido en m/mm) a partir de la distancia recorrida (la distancia entre dos banderas y tiempo de desplazamiento entre banderas del paso 6).
- Calcular la profundidad de desviación para cada pluviómetro útil. La profundidad de desviación es la diferencia de profundidad entre el pluviómetro de interés y la profundidad de aplicación promedio (calculada en el paso núm. 9). Tomar el valor absoluto de cada profundidad calculada (sin tener en cuenta los signos negativos).
- Añadir las sumas calculadas en el paso 11 para determinar la suma de la desviación y dividirla por el número de pluviómetros para obtener la profundidad de desviación promedio.
- Calcular la uniformidad de la aplicación. La uniformidad de la aplicación se suele calcular utilizando la fórmula matemática conocida como Coeficiente de Uniformidad de Christiansen.
- Utilizar esta uniformidad de aplicación calculada para determinar los resultados de la calibración del sistema de riego. Cuanto mayor sea el coeficiente de uniformidad y cuanto más cerca esté de 100, mejor será la uniformidad de la aplicación del Pivote central
