Bomba elevadora de presión para Pivot

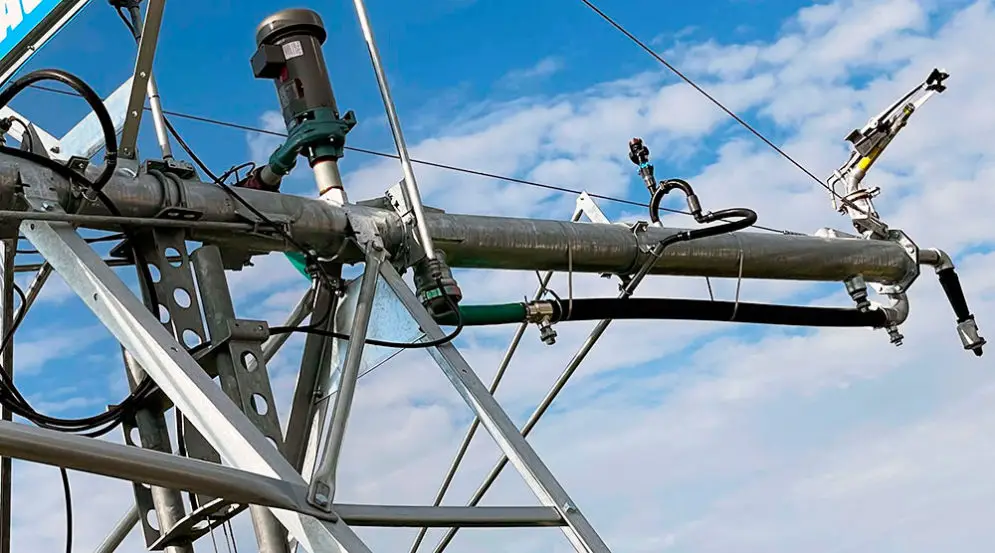

Con la instalación de una bomba elevadora de presión al final del sistema Pivot se consigue un mayor alcance del aspersor final. De esta manera, se garantiza una corona de tierra regada exterior a la estructura de la máquina, que añade una gran superficie de cultivo regado y rentabiliza mejor la inversión realizada en la máquina.
Un cañón habitual como es el Twin Max de Komet, instalado al final de un Pivot central que trabaja con 2 Bar de presión y con boquilla de 15 mm de diámetro, consigue un alcance aproximado de 27,4 metros. Elevando la presión a 4 Bar sólo para el cañón y con la misma boquilla, el alcance de riego superará los 36 metros.
Las bombas de sobrepresión más utilizadas en sistemas Pivot son las bombas Berkeley. Es una fabricación cuyo diseño y prestaciones están pensadas para el uso específico en Pivots.
Características de la bomba elevadora de presión Berkeley
La bomba de refuerzo de Pivot Berkeley 2HP (la más demandada), presenta carcasa de color azul metálico, con motor Baldor de 2 HP y protección térmica. El motor eléctrico es trifásico de 380/400 V. La instalación y conexión requiere operarios debidamente capacitadas.
Esta es la bomba elevadora de presión de Pivot más común en el mercado.
Hay otros modelos de bomba Berkeley a disposición. Por ejemplo, la opción con carcasa naranja equipada con motor de 5HP también está disponible en stock.
Consejos en la instalación de una bomba de sobrepresión Berkeley
Para conectar la bomba hidráulicamente a la aspiración desde la tubería principal del Pivot, recomendamos la utilización del manguito de hierro galvanizado con rosca de paso americano (manguito de 2” macho NPT).
Tras la instalación, deben comprobarse todas las abrazaderas, pernos, tapas y accesorios del sistema antes de realizar las pruebas.
La bomba Berkeley no requiere lubricación, su sello mecánico se lubrica con el agua bombeada. Sí deberán lubricarse ocasionalmente los rodamientos del motor según el uso, para aumentar así su vida útil.
Si al conectar la bomba eléctricamente en trifásico el sentido de rotación es contrario al deseado, se deben invertir los dos cables de la potencia entrante (L1, L2, L3), hasta obtener la rotación adecuada. Invertir L1 y L2, o L2 y L3, o L1 y L3.
Hay que evitar la congelación del agua en la bomba, en la tubería del Pivot o en cualquier otro componente del sistema por el que circule. Ya que puede causar daños importantes en la máquina: roturas, averías o inundaciones.
Cañones finales para riego en sistemas Pivot
Los aspersores de gran alcance más habituales para los finales de Pivot en combinación con las bombas de rebombeo Berkeley son fabricados por Nelson, Sime y Komet.
El aspersor final del Pivot (y más aún si dispone de bomba de sobrepresión) trabaja a una presión muy alta y hay que extremar las medidas de seguridad para evitar accidentes.
- Mientras el aspersor está trabajando, no debe realizarse ningún control o reajuste.
- No permanecer en el área de acción del aspersor.
- No permanecer en el área del chorro a alta presión.
- Comprobar que el chorro no alcance a personas, líneas eléctricas, carreteras, edificios o cualquier otro elemento.
- Antes de poner el aspersor en funcionamiento hay que cerciorarse de que ninguna persona esté en su radio de acción.
