Electricidad con la presión del agua del Pivot
Convertir el exceso de presión de agua en energía eléctrica

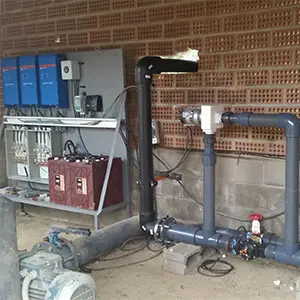

Es un equipo que aprovecha la presión hidráulica que sobra de los hidrantes para llegar a generar electricidad. La propia presión del agua permite que se alimenten eléctricamente los motores de las unidades motrices de los Pivots y también el cuadro principal. Se puede instalar en cualquier marca de Pivot, tanto en Pivots centrales como en sistemas lineales (o Rainger), siempre que haya un exceso de presión hidráulica que se pueda aprovechar.
Normalmente, la presión que entra al Pivot será superior a la que necesita la aspersión para que funcione adecuadamente. Estos equipos llegan a generar energía eléctrica mediante una turbina de reacción que, una vez instalada en la red hidráulica, se aprovecha de la energía sobrante. Además se utiliza un panel de control eléctrico que gestiona la electricidad obtenida y la aplica a los motores del Pivote.
Mediante la aplicación de una serie de medidas sobre este generador ecológico, se puede estabilizar la generación de electricidad, haciéndolo más fiable e incrementando su vida útil. Su mantenimiento es muy simple ya que sólo consta de un elemento móvil. Tiene la certificación CE, cumpliendo con la normativa de seguridad y fabricación.
Ventajas sobre los grupos generadores corrientes
Ahorro en gasoil, (combustibles fósiles) y por tanto en costes de producción. También se reducen los costes asociados al mantenimiento; al ser electrónico, no necesita ser engrasado ni realizar revisiones periódicas. Se evita también la necesidad de transportar combustible constantemente hasta el generador.
Los kilos de presión que no necesita el Pivot, sirven para generar la electricidad. Además, la energía acumulada en baterías permite mover el Pivot en seco (sin regar), incluso cuando no generamos energía.
El sistema se protege mediante una arqueta de hormigón para evitar el robo y otros actos de vandalismo que pueden sufrir los grupos generadores últimamente.
Menos emisiones de dióxido de carbono y aprovechamiento de una energía que se perdería de otra forma. Es un sistema universal que puede utilizarse en todas las marcas de Pivotes de riego, realizando las adaptaciones oportunas. Se adapta a todos los tamaños y perfiles de máquina, y resulta indiferente si se trata de una máquina nueva o hace tiempo que se instaló.
El sistema puede ser subvencionable dependiendo de la zona y permite que se recupere rápidamente la inversión.
Componentes y características
- Turbina de reacción con generador asíncrono. Índice de protección: 55
- Cuadro eléctrico de 1700x750x350 mm. Índice de protección: 55
- Dispone de protecciones eléctricas, toma de tierra y diferenciales.
- Baterías monoblock plomo/cadmio; 2 horas de autonomía en seco
- Disipación resistiva, temperatura máxima: 200ºC
- Corriente alterna trifásica y tensión de salida: 380V
- Potencia nominal: 1,5 – 5 Kw. Potencia pico: durante 60 segundos – 2,25/7,5 Kw, durante 1 segundo – 3/10 Kw.
Este dispositivo puede automatizarse y ser alimentado mediante un sistema auxiliar en caso de avería.
Además todos los componentes tienen una garantía de dos años. Este dispositivo lleva asociado un compromiso de servicio técnico y una disponibilidad inmediata de recambios.
Suena muy interesante, pero se me ocurre que si hay excedentes de energía en el sistema de aspersión, sería más inteligente recalcular la energía requerida para su funcionamiento. Así, se haría un uso más efeciente de la fuente de energía.
Resulta razonable su comentario. Pero nos referimos a transformaciones de regadío que disponen de hidrantes en cada parcela con caudal determinado y presión fija, pensada para aspersión mediante riego de cobertura y que precisa altas presiones para mover los aspersores y asumir las pérdidas de carga por fricción de las tuberías. En estos casos, donde por ejemplo hay 5 kilos de presión, dado que el sistema de riego Pivot sólo necesita 2,5 kilos, resultaría interesante aprovechar esa presión sobrante para convertirla en electricidad.
Me parecen muy interesantes sus productos. Me gustaría mantenerme informado de sus novedades, y sobre todo recibir más información sobre todo lo que tenga que ver con telemetría y sobre este generador mediante la presión del agua. Gracias.
Son muy interesantes este tipo de productos. Me gustaría saber qué datos hacen falta para poder instalar correctamente este sistema en un Pivot.
Para definir exactamente el equipo con el que generar electricidad mediante la presion del agua de entrada a un Pivot, hay que conocer:
– El número de torres del Pivote (se precisa un variador para cada motor).
– El tipo de motores y consumo de los mismos.
– La presión disponible restante tras utilizar la mínima imprescindible para la aspersión del Pivot.
– El diámetro de la tubería de entrada a Pivot.
El equipo consta además de: un armario con inversor, relé programable, cuadro de control, arqueta con hidrogenerador y baterías…
¿Cuál sería la presión mínima requerida para generar electricidad con este sistema?
La presión mínima necesaria es de 0,5 bar.
¿Cuántos litros por minuto de agua necesito para una máquina que riega 4 hectáreas?
Estamos trabajando con dotaciones de 1,3 litros por segundo y por hectárea. Por lo tanto, en 4 hectáreas, serían 5,2 litros por segundo, es decir, 312 litros por minuto.
Interesante artículo. Me gusta ver las innovaciones que publican.
Me gustaría saber si existen recomendaciones sobre la velocidad y el caudal a la que debe de trabajar el Pivot de acuerdo a la textura del suelo.
En relación a su consulta, le sugerimos que consulte nuestro artículo sobre la “Capacidad de retención de agua del suelo” y nuestras indicaciones para determinar la velocidad del Pivot.
