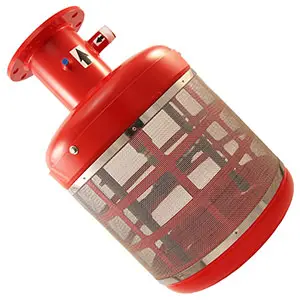

Prefiltro autolimpiante
Equipo automático para montar en la aspiración de la bomba
Diseñado para proteger a la bomba de impulsión de cuerpos extraños, basuras y suciedad sólida suspendida en el agua. Se conecta sumergido en un río, embalse, lago, pozo… a la aspiración de la bomba.
Toda el agua que aspira la bomba pasa a través del prefiltro y las partículas gruesas de suciedad quedan retenidas por una resistente malla de acero inoxidable. Esto impide el paso de materia que podría llegar a dañar las bombas o filtros de riego que vienen a continuación.
Gracias a su uso, el rendimiento de las bombas aumenta y se reducen considerablemente los costes de mantenimiento.
El prefiltro dispone de un mecanismo de limpieza de la malla con chorros de agua en rotación en el interior del mismo. Este mecanismo efectúa barridos constantes, manteniendo la malla limpia y alejando la materia pegada en el exterior. Para ello se utiliza el retorno de presión de la bomba.
Nuestro prefiltro autolimpiante Odis va instalado en la conducción de aspiración de la bomba. Previene la entrada de piedras y otros cuerpos extraños en la bomba y en la red presurizada. Recomendamos especialmente su empleo en ríos caudalosos que puedan acarrear cantidades de suciedad en períodos de crecida.
Con su utilización se optimiza el rendimiento de las bombas centrífugas al eliminar la acumulación de piedras y demás cuerpos en el ojo del rodete, al tiempo que se protege la maquinaria instalada aguas abajo de la bomba. Hace falta un menor mantenimiento en toda la instalación, en las bombas, válvulas, filtros, aspersores, etc… Para casos de aguas muy corrosivas se puede fabricar de forma íntegra en acero inoxidable, calidad 316.
Características del prefiltro autolimpiante
- Paso normalizado de la malla de 2,5 mm, 2.500 micras.
- Presión mínima de funcionamiento de la bomba: 2,5 kg/cm2.
- Caudal de retorno para la limpieza: entre 4m3/h y 6 m3/h, según los modelos.
- Disponible en una amplia gama de diámetros.
| Diámetro de tomas: de entrada y salida (pulgadas) | Diámetro de tomas: de entrada y salida (mm) | Altura mm | Caudal máx. m3/h: 2500 micras |
| 4″ | 100 | 650 | 100 |
| 6″ | 150 | 770 | 230 |
| 8″ | 200 | 970 | 380 |
| 10″ | 250 | 1040 | 550 |
| 12″ | 300 | 1240 | 750 |
| 14″ | 350 | 1340 | 1000 |
| 16″ | 400 | 1340 | 1200 |
Se puede instalar una válvula de pie con el objetivo de asegurar que la línea de aspiración de la bomba esté siempre llena y de esa forma evitar el vaciamiento de la misma. Dispone de una estructura simple (sin muelle) que asegura una operación sin problemas. Cuando la bomba comienza a aspirar, la fuerza de succión supera la columna de agua, abriendo la válvula de pie y el agua es aspirada sin interrupción.
Cuando la bomba para, el paso del disco se cierra, el eje y la columna de agua cierran la válvula de pie, manteniendo de esa forma la tubería llena. La válvula de pie se instala de forma vertical a continuación del prefiltro autolimpiante de aspiración.
Estoy interesado en instalar un prefiltro autolimpiante de diámetro 250, con un paso de malla entre 1,8 y 2 mm. ¿Admite una presión entre 15 y 18 bares en el contralavado?
En la línea de contralavado se debería instalar una válvula reductora de presión o colocar una llave manual medio cerrada. Para evitar una presión de trabajo superior a 5 Bar.
Tengo una balsa de riego con 3 aspiraciones en la que la suciedad, hierbas, ramas… taponaban constantemente las aspiraciones y perdía presión y caudal en los bombeos. Colocar en las aspiraciones estos filtros autolimpiantes que expulsan cada cierto tiempo la suciedad adherida a la malla, ha eliminado el problema.
Para una mayor durabilidad, ¿estarían disponibles estos prefiltros en construcción 100% acero inoxidable?
Sí Jorge, bajo pedido existe la posibilidad de fabricar estos prefiltros en acero inoxidable en su totalidad.
¡Es posible instalar este prefiltro a una miniturbina y que no permita el paso de imperfecciones mayores a 1mm? La turbina trabaja a partir de 0,8 Kg/cm2 de presión y hasta un máximo de 8 Kg/cm2.
El prefiltro autolimpiante instalado antes de la miniturbina, puede tener malla interior filtrante de acero inoxidable con percolaciones de 1mm. Hay que tener en cuenta que todos los filtros tienen una pequeña pérdida de carga en función del caudal y de las dimensiones del mismo, pérdida que reducirá ligeramente las prestaciones de la miniturbina.
