Rótulas para soldar o roscar

La rótula es un punto de inserción articulado que permite libertad de movimiento de forma limitada, manteniendo su estructura enganchada a aquel elemento mecánico sobre el que está fijada.

La rótula es un elemento clave de seguridad.

En caso de que la rótula esté en mal estado, se desgastan también las otras piezas con las que está en contacto. Valorar su correcto estado es fácil y además conveniente, se puede identificar la existencia de un problema en la misma, al percibir un ruido (un chasquido), esto suele estar generado por el uso excesivo de las rótulas, o visualmente (si se observa grasa sobre la rótula), lo cual indicaría que los fuelles de las rótulas están agujereados o rajados.

Las rótulas son un producto de alta calidad, ya que están fabricadas en máquinas de precisión según la norma ISO C981041. El anillo externo y esfera de las rótulas es acero 100 CR 6 templado, rectificado y con una capa de fosfatización de bisolfuro en su superficie, que aumenta su duración. La superficie de fricción puede ser acero sobre acero o, acero sobre tejido PTFE.
Las cabezas de rótulas están fabricadas con acero C 45 templado o forjado, su superficie está cromada, es anticorrosiva y el casquillo va perfilado en bronce sintetizado.

Tienen aplicaciones muy variadas en industria, agricultura, hidráulica, neumática, etc. Además, pueden instalarse en elementos muy diversos como pivotes, trapecios, cremalleras, barras, etc.

Tipos de rótulas

Disponibles en formato especial para soldar o con rosca hembra o macho, tanto de derechas como de izquierdas, re-engrasables, o libres de mantenimiento, lo que supone un importante ahorro al evitar las paradas de máquina y tiempo de atención, e incluso permite salvar las dificultades de accesibilidad que se presentan en algunos casos.

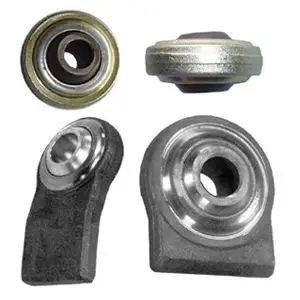

Rótulas para soldar

• Rótulas redondas. Para todo uso, para extremos de cilindros hidráulicos, lanzas, uniones móviles, tercer punto, enganches…
• Rótulas con vástago o pletina.
• Para barra recta, uniones de tándem, etc.
• Con inclinación para adaptaciones especiales.
• Diferentes diámetros y largos.

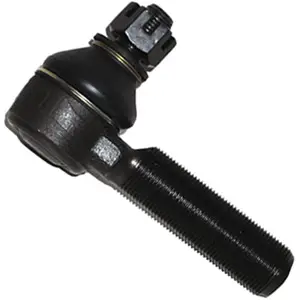

Rótulas roscadas

• Sentido de rosca a izquierdas o derechas. Rosca macho o hembra.
• Rótulas de dirección o de suspensión.
• Para seleccionar la más adecuada hay que identificar medidas de cono (mínimo y máximo) y pasos de rosca.

Rótulas para soldar con posibilidad de mecanizar la rosca

Existe también la opción de rótulas con brazo virgen que permite ser mecanizado a la rosca que se precise en cada momento, (dándole el sentido de rosca, o un paso específico: Wilbur, UNF – SAE, métrica de paso grueso o fino, etc…)
