Solenoide Aquative

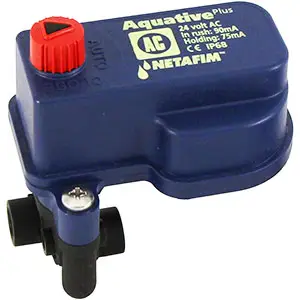

Solenoide Aquative AC/DC (latch) de 3 vías
Este solenoide es un producto muy demandado para automatizaciones. El solenoide Aquative de 3 vías AC / DC latch de base invertida, que fabrica Netafim, es fácil de adaptar a cualquier tipo de válvula hidráulica.
Su diseño con las partes eléctrica e hidráulica separadas, permite trabajar con aguas sucias de baja calidad. Además, en la parte hidráulica tiene grandes pasos para evitar obturaciones (2 mm. de orificio).
Incorpora un actuador manual (que tiene tres posiciones: automático, abierto o cerrado) que permite accionar la válvula hidráulica en la posición deseada.
Características técnicas
Puertos de conexión con diferentes configuraciones, con opción de normalmente abierto o normalmente cerrado y posibilidad de largas distancias. Actuador eléctrico activado por dos cables (2 x 0,75 mm2 x 120 cms). Rango de presión de trabajo 0 a 12 bar. Máxima temperatura ambiente 60º C. Máxima temperatura del agua 60º C. Requerimiento de filtración 80 mesh. Materiales constructivos (Cuerpo de nylon reforzado. Diafragma de EPDM. Partes metálicas de acero inoxidable calidad 316. Conexiones RH 1/8″ bsp).
Están disponibles dos modelos en función de la tensión de funcionamiento: Corriente Continua, Aquative DC (12 VDC latch). Corriente Alterna, Aquative AC (24 VAC).
Modelo DC
Voltaje 12 a 40 V DC latch (pulsos). Anchura de pulso: 80-500 ms. Conexionado eléctrico 2 hilos (naranja + / blanco-negro común). Aquative DC (latch) es compatible con la mayoría de programadores DC (Sky-Reg, Tigris, Motorola, Eldar-gal, Talgil, Progres con convertidor de 2 a 3 hilos).
Longitud de cable máxima de Aquative DC, pulso 13.5 VDC, 80 ms y condensador 4700:
| Sección de cable (mm2) | Máxima distancia (m) |
| 0.5 | 150 |
| 1.0 | 240 |
| 1.5 | 380 |
Modelo AC
Voltaje 24 V AC (mínimo 18 V, máximo 28 V). Intensidad de arranque 90 mA. Intensidad de funcionamiento 75 mA. Entre 2 y 5 segundos de retraso desde la orden del programador hasta la activación.
Longitud de cable máxima de Aquative AC a un programador AC:
| Sección de cable (mm2) | Máxima distancia (m) |
| 0.5 | 600 |
| 1.0 | 2000 |
| 1.5 | 5000 |
La automatización del riego mediante solenoides e hidroválvulas adquiere gran importancia, ya que permite optimizar los recursos hídricos y humanos, con el objetivo de disminuir costes y maximizar la producción.
Buenas tardes, estoy interesado en el solenoide Aquative modelo AC, para ver la manera en que me pudieran cotizar este solenoide. Somos una empresa en México dedicada al riego por aspersión y goteo.
Disponemos de dos modelos: uno con alimentación 24 V corriente alterna, y otro con alimentación 12 V corriente continua y funcionamiento Latch (de impulsos).
Las ventajas principales de estos solenoides son: su consumo, que es muy bajo y permite alcanzar largas distancias de control (ver el cuadro de distancias según la sección de cable utilizado) y además que el propio solenoide tiene incorporada una válvula de 3 vías manual con tres posiciones: abrir, cerrar y automático.
Hola, dispongo de varios programadores de riego GALCON 6S 6056 DC. Estoy muy interesado en saber si el solenoide AQUATIVE DC sería compatible con los programadores que tengo. La razón es que los solenoides que se venden conjunto con estos programadores me están fallando ya con demasiada frecuencia. Si éste no fuera compatible con Galcon ¿disponéis de alguno que sí lo sea? Saludos, gracias.
Tengo la misma duda que Hipólito, me gustaría saber la compatibilidad de los programadores GALCON con el solenoide Aquative.
Los programadores autónomos GALCON DC trabajan perfectamente con solenoides Aquative 12VDC latch de dos hilos para la automatización de válvulas hidráulicas.
Con la ventaja de que estos solenoides Aquative de mayor paso hidráulico, no se obturan y tienen mayor durabilidad.
Tengo problemas con los solenoides Aquative, las válvulas se quedan abiertas y no sé como solucionarlo. La membrana del solenoide se queda como succionada hacia la membrana de la válvula, impidiendo el paso aguas arriba para poder efectuar el cierre.
Agradezco su rapidez a la hora de enviarme el esquema de montaje del solenoide Aquative AC-24v (latch) de 3 vías que les solicité.
Este problema se puede dar con válvulas de gran tamaño que tienen un diafragma o un muelle fuerte. Si la bomba cierra antes que la válvula, el diafragma baja con fuerza y crea una gran succión que se transmite por el microtubo y engancha la membrana del Aquative sobre el orificio. Al quedarse cerrado el puerto, no puede pasar agua y la válvula no cierra.
Hay dos soluciones posibles. Una solución es, configurar en el programador que la bomba cierre en el mismo momento que la válvula, o que el tiempo de intervalo sea mínimo. Otra solución consiste en colocar una pequeña válvula antivacío en un puerto de la cámara de la válvula o entre el solenoide y la cámara. De este modo, cuando haya una gran succión, entrará aire por la válvula antivacío y no succionará la membrana del Aquative.
Tengo un programador Galcon de 4 estaciones, ¿es posible que al fallarle la alimentación se haya quedado en modo 2 vías? ¿Me pueden decir cómo volver a configurarlo en modo 3 vias?
Cuando dice 2 o 3 vías, entendemos que se refiere a 2 o 3 hilos. Los programadores Galcon no son configurables en este aspecto: o son de 2 hilos o son de 3 hilos. Aparentemente el programador está estropeado, puede intentar resetearlo a ver si así se soluciona el problema. Si no se soluciona, deberá ser revisado por un técnico especializado.
Tenía un programador Galcon de 4 estaciones que se estropeó y sustituí por otro del mismo modelo. La sorpresa fue que el viejo tenía dos cables (negro y rojo) y el programador nuevo tiene tres (blanco, negro y rojo). Los solenoides que tengo instaladas son Aquative plus 12V DC y solamente tienen dos cables (negro y rojo). ¿Me pueden aconsejar qué hacer?
Los programadores Galcon están disponibles en 2 y 3 hilos, por tanto, hay que elegir el adecuado con respecto a los solenoides disponibles en la instalación. También existe un adaptador que permite convertir el solenoide de 2 hilos a 3 hilos. Los solenoides Aquative solamente funcionan con los Galcon de seis estaciones en adelante.
¿Cómo compruebo que funciona correctamente un solenoide Aquative plus 12-40 volt DC Latch (pulse)?
¿Influye la posición de la llave?
Cuando alimentamos con el cable negro el negativo y con el cable rojo el positivo, abre. Cuando alimentamos con el cable rojo el negativo y con el cable negro el positivo, cierra.
Para comprobación da igual la posición de la llave.
¿Con un solo Aquative se pueden manejar dos válvulas hidráulicas a la vez? Una válvula para que cierre y la otra para que abra.
Sí que se puede hacer. Hay que colocar a la salida del Aquative una te de teffen y se lleva microtubo hasta la cámara de las dos válvulas que quieres accionar. En una de ellas tienes que instalar un relé galit invertido.
Quisiera saber si los solenoides Aquative DC 12 40V latch son compatibles con los programadores Solem BL-IP. Si no lo son, ¿qué programador de 4 o 6 salidas más válvula maestra de pilas me aconsejan para estos solenoides?
Para solenoides Aquative DC 12V Latch, el programador debe estar alimentado por 2 pilas de 9V.
Sería adecuado nuestro programador Galcon DC-6S IP68 y 2 hilos, compatible con la electroválvula Elval Aquative 12VDC Latch-CF2 (estándar 2 hilos), con distancia máxima de cable de 150 metros y 0,5mm2 de sección y con cable de 1mm2 hasta 240 metros.
He instalado un solenoide Aquative 24 VAC con un temporizador para riego automático que ya tenía (este programador se alimenta con un transformador de 27V).
Me gustaría confirmar que esta instalación funcionará correctamente, ya que estoy confundido con las intensidades de 90 mA para arranque y 75 mA de funcionamiento. En mi transformador pone 780 mA.
Las intensidades soportadas por un solenoide Aquative 24 VAC son muy inferiores a las que nos dice que da su transformador. Es muy posible que se queme si lo conecta.
Estos solenoides son compatibles con la gran mayoría de programadores alimentados a 220 VAC y cuya salida es de 24 VAC. Desconocemos sobre el transformador al que hace mención.
Tengo en la instalación solenoides Bermad 985 de 3 vías y tres hilos, pero se rompen cada poco tiempo. ¿Podría colocar Aquative? Por lo que veo son de dos hilos.
Sí, puede instalar solenoides Aquative 12V latch utilizando el convertidor de la misma marca que lo transforma de 2 a 3 hilos.
Tengo instalado Aquative Plus 24 volt con un programador Galcon. Le giro el mando y en todas las posiciones me tira agua en open, auto y close. ¿Cuál puede ser el problema?
El problema en ese solenoide Aquative es de la membrana, que es incapaz de actuar correctamente y dirigir el flujo del agua independientemente de la posición del actuador. Debería ser sustituido por otro.
