Turbogenerador de carrete para generar energía
Las conducciones utilizadas para el transporte de agua, ya sean de agua potable, industriales o de riego, tienen en su inercia de paso una presión o una fuerza interior (la altura manométrica o metros columna de agua) que en la mayoría de los casos se desprecia; también se dan casos de pérdidas de presión forzadas en algunos puntos de dichas conducciones. Ante todo esto surge la posibilidad, e incluso la necesidad, de generar energía limpia aprovechando estos recursos existentes.
Ayudando además a reducir la factura eléctrica, estas mini turbinas de agua o turbogeneradores de electricidad son la solución para aprovechar el potencial energético (la fuerza del agua) existente en las conducciones a través de las cuales se canaliza o transporta el agua.

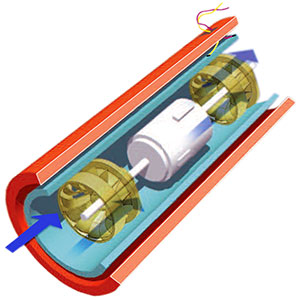

El modelo que exponemos en este artículo es un dispositivo compacto construido y alojado dentro de una tubería de acero con bridas normalizadas en los extremos (también denominado carrete), en cuyo interior se disponen una o dos turbinas axiales y un generador asíncrono trifásico. Las microturbinas compuestas por uno o varios rodetes, giran al paso del agua transformando su fuerza en energía mecánica que es la que posibilita que gire el generador, convirtiendo esta energía mecánica en energía eléctrica, energía que a través del regulador o controlador de carga, permite su acumulación en baterías y su disposición para el consumo.
Se diseñan y fabrican teniendo en cuenta las necesidades concretas de cada caso, como carretes de acero embridados para insertar en línea (en serie o en paralelo), con tubería desde diámetro 50 hasta diámetro 600 milímetros, que permiten trabajar con presiones desde 1,5 hasta 25 Bar y por las que pueden pasar caudales desde 2 hasta 600 litros por segundo. Según el caudal o presión utilizados en la generación, obtendremos más o menos energía eléctrica.
La mini turbina o turbogenerador se puede instalar en paralelo a la tubería de conducción en bypass con hidroválvulas comandadas eléctricamente mediante solenoides, que permitan (abriendo o cerrando el paso, desviando o no el agua) gestionar la generación de energía eléctrica, o no generar y no comprometer el funcionamiento de la red.
Ventajas del turbogenerador o mini turbina de carrete
- Es un equipo compacto integrado dentro de una tubería de acero y adaptable a todo tipo de redes de agua.
- De bajo coste de inversión y elevada rentabilidad.
- Sencillo, rápido y fácil de instalar en cualquier posición, sin necesidad de bancada ni de ventilación forzada. Su instalación no precisa de obra civil, no genera vibraciones.
- No requiere lubricación y dispone de un sistema de auto-refrigeración.
- La electricidad generada es 100% ecológica (limpia).
- Puede funcionar en salida libre a la atmósfera o en contrapresión. Puede trabajar perfectamente sumergido permitiendo su instalación en lugares con riesgo de inundación.
- Dispone de certificación alimentaria, es decir, todas las partes que lo componen tienen conformidad alimentaria para su contacto con agua potable.
- Tiene un elevado rendimiento hidráulico y eléctrico superior al 70%.
- La vida útil del turbogenerador es de 25 años.
El equipo cuenta con controlador lógico programable con sensores y emite alarmas, consignas de regulación y avisos de apertura y cierre.
Cómo calcular la potencia que puede generar el turbogenerador
La potencia (Kw) a obtener es igual a:
Aceleración (9,81 m/s2) x Caudal (m3/s) x Altura manométrica (m.c.a.) x Rendimiento (%)
Si todo el sistema está montado en el interior del carrete, resulta perfecto para instalar en espacios reducidos.
Me parece excelente que sepamos aprovechar los recursos naturales en beneficio de nuestras vidas.
¿Solo sirve para agua limpia o permite el paso de sedimentos en suspensión?
Se permite el paso de partículas en suspensión, siempre que el diámetro de las mismas sea inferior al diámetro del rodete de la turbina. En turbinas más grandes, los rodetes también serán mas grandes.
¿Qué datos necesitan para ofertar un turbogenerador?
Me parece una solución innovadora para aprovechar la energía potencial de las conducciones de agua. ¿Hasta qué rangos de presión y caudal pueden generar energía?
Están diseñadas para abarcar un rango de altura de salto de entre 15 y 250 metros y la gama de caudales alcanza hasta 600 l/seg.
Necesitamos conocer: diámetro de la tubería (en mm), material de fabricación de dicha tubería, presión aprovechable (m.c.a.), presión a la entrada del turbogenerador (m.c.a.), presión mínima requerida aguas abajo (m.c.a.) y caudal medio, máximo y mínimo que pasa por esa tubría (l/seg).
También es conveniente saber la siguiente información sobre el emplazamiento: dónde se va a instalar, si la tubería está o no enterrada, la distancia al punto de utilización de la energía, si la energía generada va a ser para autoconsumo o venta y tensión (voltios) y frecuencia (Hz) que se requieren.
¿Cuál es la capacidad mayor de generación del turbogenerador?
El tamaño y, por tanto, la generación de los turbogeneradores, puede ser muy alta, pero el punto de partida fundamental es el conocimiento del caudal y la presión disponible. Estos datos son los que verdaderamente nos indicarán el máximo de energía que podemos generar.
