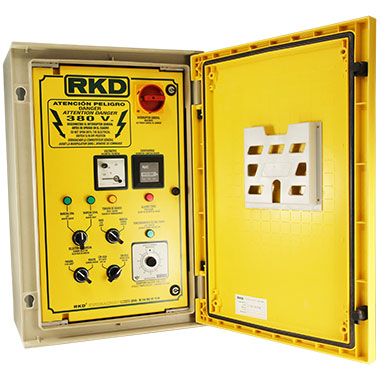

Panel principal RKD
Armario central estándar para sistemas de riego Pivot RKD, fabricado en poliéster con fibra de vidrio, impidiendo cualquier posible problema de corrosión, con aislamiento IP55. Los componentes ensamblados internamente en el panel principal RKD son de marcas de primera calidad: Schneider Electric, Allen Bradley, Eagle Signal Controls…
Entrada de tres polos con corriente 380-400VAC a 50Hz o 460-480VAC a 60Hz. Salidas auxiliares de 110VAC y 24VAC para otras automatizaciones, como la válvula hidráulica, la bomba, el grupo generador, el inyector de fertilizantes… Dispone también de salida binaria para la electroválvula del cañón final y rebombeo de 24V.
El panel principal RKD cuenta además con una serie de elementos de seguridad, de gran precisión: diferencial para prevenir electrocuciones, magneto-térmico para prevenir sobrecargas o corto-circuitos y fusibles para proteger todo el circuito.
Elementos de control del panel principal RKD
- Seleccionador general.
- Selector paro/marcha (que puede controlarse en remoto).
- Selector adelante (derecha) / atrás (izquierda).
- Temporizador porcentual sobre un minuto para controlar la velocidad del último tramo (motor de la última torre).
- Selector con agua / sin agua.
- Selector parada / rebote, para Pivotes centrales sectoriales.
Elementos de monitorización
- Voltímetro.
- Cuenta horas de trabajo.
- Luces piloto indicadoras. De tensión de mando, alarma de seguridad, de movimiento del último tramo, de marcha adelante (derecha) y de marcha atrás (izquierda).
Funciones incluidas en el armario central estándar RKD
- Autoarranque (según la última configuración y en presencia de energía).
- Autoarranque por presión de trabajo, con tiempo de espera.
- Auto-parada por baja presión, con tiempo de espera.
- Auto-parada por seguridad (ante incidencias que pueden surgir, como, por ejemplo: desalineación del sistema de riego Pivot RKD, sobrecarga eléctrica, cortocircuito…).
