Temporizador de velocidad Otech

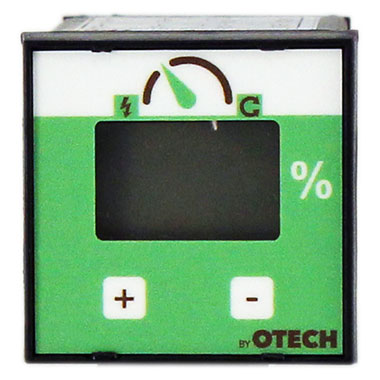

Dosificador cíclico original Otech para control de velocidad, instalado en el panel principal del Pivot. Temporizador de velocidad Otech con función digital, precisión: 1%.

Una vez calculada la carta de aspersión del Pivot y en relación con las características de los componentes de transmisión de la última torre (motor, reductores y ruedas), el cuadro de pluviometría mostrará la aplicación de agua en función de la velocidad seleccionada en el dosificador cíclico Otech. Según el tiempo de rotación del Pivot, variará la cantidad de agua por pasada (o cantidad de agua por vuelta).

El valor a indicar en el temporizador de velocidad Otech es un porcentaje basado en un funcionamiento de 60 segundos. Por ejemplo, para un ajuste al 40%, el tiempo de funcionamiento del motor será de 24 segundos por minuto.

Tabla de pluviometría y porcentaje indicado en el temporizador de velocidad Otech

El cálculo automático de la tabla de pluviometría para conocer el tanto por ciento de velocidad que hay que seleccionar en el temporizador de velocidad Otech para conseguir la aplicación de agua deseada y para conocer el tiempo que tarda el Pivot en dar una vuelta completa, depende principalmente de la velocidad máxima de avance de las ruedas de la última torre al 100%.

Y esto a su vez depende de los distintos elementos instalados en el tren de transmisión de las torres.

Influye el tipo de motor instalado en el último tramo. De velocidad estándar o alta y con distintos ratios según el fabricante. Influyen las reductoras de rueda, según el número de dientes de la corona 50:1, 52:1…

Y también el tamaño de las ruedas, cuyo radio varía según el tipo de ruedas instalado. Por ejemplo la rueda de 11,2×24 tiene un radio de 0,53 metros, la rueda 12,4×24 tiene un radio de 0,55 metros, la rueda 14,9×24 tiene un radio de 0,574 metros…

Ejemplos de velocidad de avance máximo en metros por minuto de la última rueda con los elementos estándar que instala el Pivot Otech. Es decir, motor UMC ratio 40:1 y reductor de rueda UMC de eje corto, ratio 50:1.

1. Con rueda 11,2 x 24 al 100% : 2,39 mts./min.
2. Con rueda 14,9 x 24 al 100% : 2,70 mts./min.
3. Con rueda 11,2×38 al 100% : 3,19 mts./min.
